近日，化学与化工学院多相催化团队与南京大学、新加坡国立大学合作，开发出一种宏量制备石墨烯纳米带且高效实现其层间功能化的策略，相关成果发表在《Proceedings of the National Academy of Sciences of the United States of America》（简称为PNAS）。《PNAS》美国国家科学院的官方科学周刊杂志，是国际上基础科学领域最负盛名的学术杂志之一。威尼斯官网为论文第一完成单位，化学与化工学院闫岩教授、刘明凯教授，以及南京大学金钟教授、新加坡国立大学的林志群教授为共同通讯作者。

石墨烯纳米带是一种以带状形态存在的石墨烯材料，具有高电导率、高热导率、低噪声等特点。这些优良品质使得石墨烯纳米带成为集成电路互连材料的一种理想选择，用以替代传统金属材料。同时，由于其具有独特的宽度依赖带隙和两侧充足的孤对电子，石墨烯纳米带在高性能电子器件和纳米催化领域得到了科研工作者的密切关注。然而，现有多种制备石墨烯纳米带的方法，包括小分子有机合成、聚合物包埋切割、碳纳米径向切割、特定基体上外延生长等，但洁净石墨烯纳米带的宏量制备仍然面临巨大挑战。如何扩展石墨烯纳米带的层间距并使其功能化是石墨烯纳米带研究亟需解决的问题。

（石墨烯纳米带制备过程）

（石墨烯纳米带宏量制备、结构表征与性能测试）

团队提出了一种“冷冻-卷曲-压缩”的策略，通过将大片层（平均宽度~20微米）的氧化石墨烯与二氧化硅溶胶超声混合，并在低温低压下进行脱水干燥和化学刻蚀，制备出高纯度、高径向比的石墨烯纳米带材料。这种策略采用自上而下的方式，以单层的氧化石墨烯为原料，通过改变其拓扑结构，实现了高纯度石墨烯纳米带的宏量制备。该策略比小分子合成、径向剪切碳纳米管等方法更直接、更简洁，得到的石墨烯纳米带的纯度更高。场发射扫描电镜照片证明了这种石墨烯纳米带具有典型的准一维结构。这种材料具有高的长径比，表面是类石墨烯层状褶皱结构，其丰富的边缘结构为石墨烯纳米带的功能化提供了可供调控的空间。透射电镜图片证明这种材料具有薄层结构和透明性。拉曼数据中，碳材料特征峰D峰和G峰比例的降低，证明从氧化石墨烯到石墨烯纳米带，部分共轭结构得到了有效修复，这种石墨烯纳米带显示出高达72900S/m的电子传导速率。

除了宏量制备，如何控制层与层之间的距离，是制备高性能石墨烯纳米带功能材料的另一项重大挑战。团队在“冷冻-卷曲-压缩”策略中，通过改变二氧化硅的尺寸和使用量，调控界面“π-π”相互作用和石墨烯纳米带的层间距，实现了在3.63-9.04 Å范围内层间距离的自由调节。通过在层间进行客体分子/纳米材料修饰，可以实现对石墨烯纳米带材料的功能化设计，从而显著拓展石墨烯纳米带的应用范围。团队借助“冷冻-卷曲-压缩”的策略，将杂原子前驱体（六福磷酸铵）、单原子前驱体（乙酰丙酮钴）与石墨烯/二氧化硅进行混合，或以球形二硫化钼（零维），聚苯胺纤维（一维）或二硫化硒纳米片（二维）代替二氧化硅，并经过高温处理或化学处理，分别得到了氮/磷/氟共掺杂的石墨烯纳米带、钴单原子修饰的石墨烯纳米带、层间修饰二硫化钼的石墨烯纳米带、层间负载聚苯胺的石墨烯纳米带以及层间修饰二硫化硒的石墨烯纳米带材料，实现了对石墨烯纳米带材料的功能化设计。

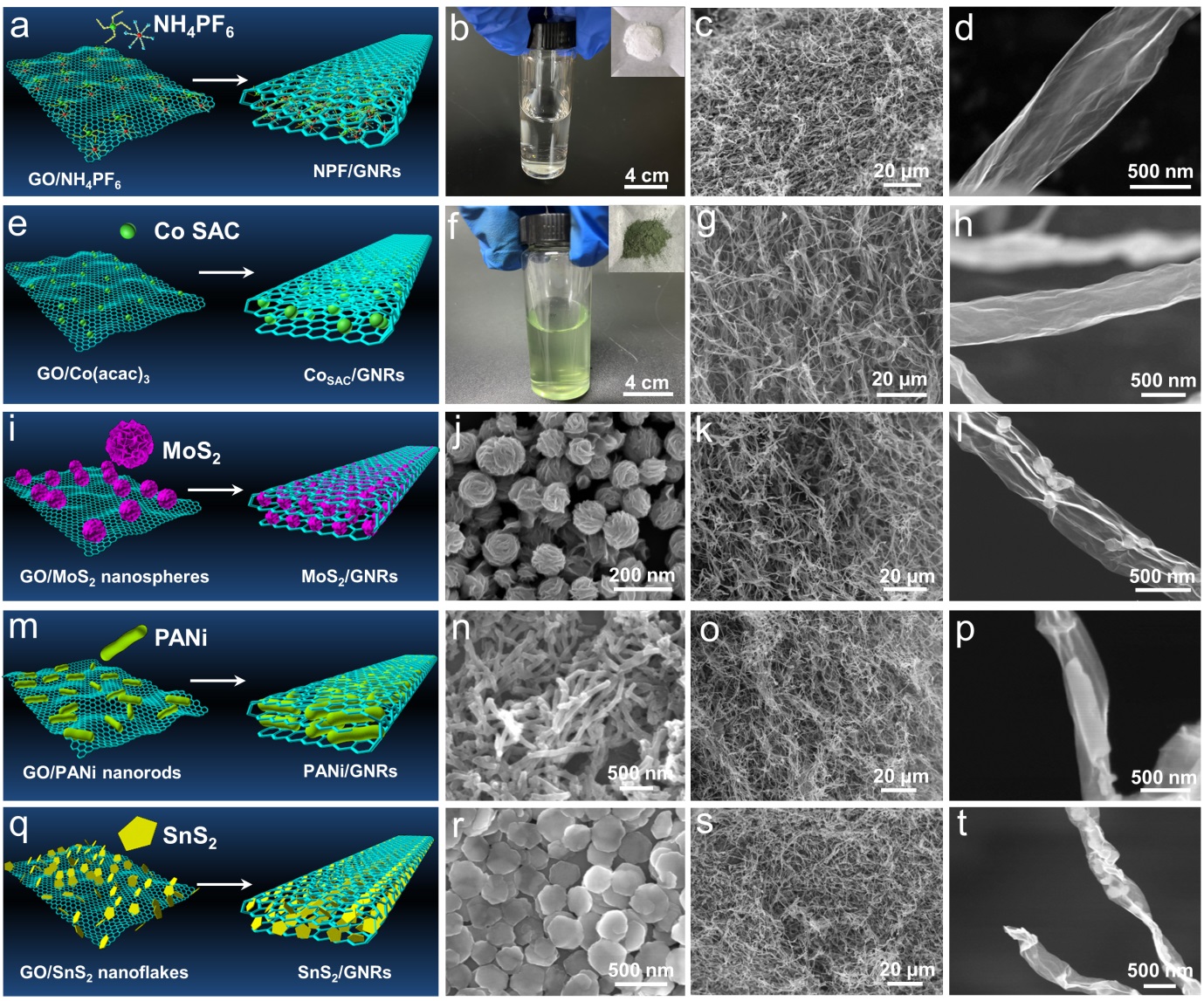

（不同尺度客体分子/纳米材料在石墨烯纳米带层间对其修饰并实现功能化设计）

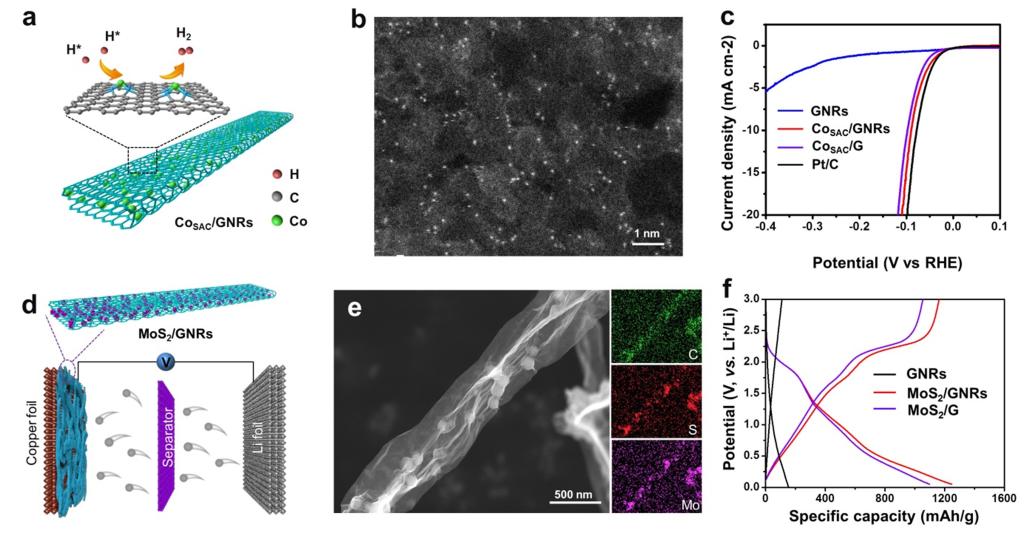

（石墨烯纳米带基功能材料在新能源领域中的应用，包括电化学产氢、锂/钠离子电池等领域）

这些新型的石墨烯纳米带基功能材料在新能源器件中表现出优异的储能和催化性能。例如，氮/磷/氟共掺杂的石墨烯纳米带材料作为非金属催化剂，在电催化氧还原反应中表现出接近商业化铂碳的催化活性。钴单原子修饰的石墨烯纳米带材料在电催化产氢反应中的塔菲尔斜率仅为48 mV/dec，展现出与商业化铂碳（44 mV/dec）接近的反应动力学。石墨烯纳米带包裹二硫化钼得到的复合材料，在电化学储锂方面表现出良好的活性，在0.1A/g电流密度下展现出1210 mAh/g的比容量，同时展现出良好的循环稳定性，经过500次循环，容量仅衰减18.7%。石墨烯纳米带包裹聚苯胺纤维得到的复合材料，在超级电容器领域表现出良好的比容量（734 F/g）和倍率性能。石墨烯纳米带包裹二硫化硒得到的复合带状材料，作为钠离子电池正极材料，表现出486 mAh/g的电化学储钠性能。这些功能材料的开发，显著提升了石墨烯纳米带及其功能材料的应用场景。

论文链接：https://www.pnas.org/doi/10.1073/pnas.2303262120

（撰稿：刘明凯 审核：何孝军 张苒 杜飞）
